VDDS - 基于 Virtio Ring Buffer 的 DDS

VDDS 是一个轻量级的零拷贝发布/订阅数据共享服务，用于进程间通信（IPC）。 它的设计受 iceoryx 启发，但刻意保持精简：

设计借鉴了 virtio 的 split vring 思想：AVAIL ring 把空闲缓冲区交给生产者，每个读者各有一个 USED ring 接收已填充的 缓冲区。代码位于 infras/libraries/dds/vdds/。

1. 架构

一个 topic 对应一条连接，由以下对象组成：

topic 名到对象名的转换规则是加前缀 as 并把 / 替换为 _，例如 topic /hello_wrold/xx 对应的共享内存和信号量名为 as_hello_wrold_xx。

所有内存区域按 64 字节对齐（VRING_ALIGNMENT）。令 N = numDesc - 1、 K = VRING_MAX_READERS - 1，控制区布局如下：

flowchart TD
    subgraph CTRL["控制共享内存: as_hello_wrold_xx"]
        META["META: msgSize, numDesc"]
        DESC["DESC[0..N]: timestamp, handle, len, spin, ref"]
        AVAIL["AVAIL: lastIdx, spin, idx, ring[]（空闲 DESC 索引）"]
        subgraph USEDS["USED[0..K]：每个在线读者占用一个槽位"]
            U0["USED[0]: state, heart, lastHeart, lastIdx, idx, ring[]"]
            U1["USED[1]: state, heart, lastHeart, lastIdx, idx, ring[]"]
            UK["USED[K]: state, heart, lastHeart, lastIdx, idx, ring[]"]
        end
        META --> DESC --> AVAIL --> U0 --> U1 --> UK
    end
    D0["数据 shm as_hello_wrold_xx_0_msgSize"]
    D1["数据 shm as_hello_wrold_xx_1_msgSize"]
    DN["数据 shm as_hello_wrold_xx_N_msgSize"]
    DESC -. handle 或索引 .-> D0
    DESC -. handle 或索引 .-> D1
    DESC -. handle 或索引 .-> DN

关键结构体（见 include/vring/base.hpp 和 include/vring/spmc/base.hpp）：

同步机制由三部分组成：

  1. 命名信号量：一方阻塞等待，直到另一方产生进度后唤醒；
  2. 原子操作：对 DESC.ref、USED.state/heart 做跨进程引用计数和读者注册；
  3. 自旋锁：采用 rigtorp 的自旋锁实现 （基于 __atomic_exchange_n），保护短小的复合临界区：AVAIL ring 用 AVAIL.spin，单个描述符用 DESC[i].spin。自旋超过 VRING_SPIN_MAX_COUNTER 后返回 EDEADLK，避免永久死等。

2. 发布/订阅流程

假设两个读者在线，一条样本的流转过程如下：

sequenceDiagram
    participant W as 写者 / Publisher
    participant A as AVAIL ring
    participant R0 as 读者 0 / USED[0]
    participant R1 as 读者 1 / USED[1]
    W->>A: get：等待 sem_avail，从 lastIdx 取 DESC[0]，检查 ref == 0，lastIdx++
    Note over W: 原地填充数据缓冲区（零拷贝）
    W->>R0: put：ring[idx] = {0, len}，ref 0 -> 1，USED[0].idx++
    W->>R1: put：ring[idx] = {0, len}，ref 1 -> 2，USED[1].idx++
    W-->>R1: post sem_used1
    W-->>R0: post sem_used0
    R1->>R1: get：等待 sem_used1，从 lastIdx 取元素，lastIdx++
    Note over R1: 处理共享数据缓冲区
    R1->>A: put：ref 2 -> 1，仍被持有，不归还
    R0->>R0: get：等待 sem_used0，从 lastIdx 取元素，lastIdx++
    Note over R0: 处理共享数据缓冲区
    R0->>A: put：ref 1 -> 0，在 idx 处归还 DESC[0]，idx++
    R0-->>W: post sem_avail，DESC[0] 可重新使用

分步说明：

  1. 写者初始化（Writer::init）：以 O_CREAT | O_EXCL 创建控制对象，创建 numDesc 个数据缓冲区，填满 AVAIL ring（ring[i] = i、idx = numDesc）， 创建信号量并启动监控线程。同一 topic 不允许创建第二个写者。
  2. 读者初始化（Reader::init）：打开已存在的对象，原子地抢占第一个 FREE 的 USED 槽位（FREE -> INIT -> READY），并启动心跳线程。若发布者尚未上线，shm_open 失败，返回 EEXIST（示例程序每秒重试一次 init()）；若 8 个 USED 槽位已满， 返回 ENOSPC。
  3. load() / get()：写者等待 AVAIL 信号量，取 ring[lastIdx]，校验 ref == 0，推进 lastIdx，把指向数据缓冲区的直接指针交给应用。返回值为 0、 ETIMEDOUT（超时内无 post）或 ENODATA（所有缓冲区均已借出）。
  4. publish() / put()：在 DESC[idx].spin 保护下，写者向每个 READY 状态的 USED ring 追加 {id, len}，每投递一个读者原子递增一次 ref，并推进该 ring 的 idx，随后 post 对应读者信号量。若当前没有任何读者在线，则直接把描述符 drop 回 AVAIL ring，返回 ENOLINK。
  5. receive() / get()：读者等待自己的 USED 信号量，确认槽位仍为 READY，从 lastIdx 取元素并推进 lastIdx，返回共享内存直接指针（0、ETIMEDOUT 或 ENOMSG）。
  6. release() / put()：在 DESC[idx].spin 保护下原子递减 ref。ref > 0 表示其他读者仍持有；最后一个读者看到 ref == 0 时，获取 AVAIL.spin，把索引 追加到 idx 处并推进 idx，然后 post AVAIL 信号量，写者即可复用该缓冲区。

单写者约束使大部分索引更新天然无竞争；只有复合更新和多读者竞争处才需要自旋锁：

字段 更新者 规则
AVAIL.lastIdx 仅写者 get() 单写者，无竞争
AVAIL.idx 写者 drop() 与最后一个读者的 put() 多读者可能竞争，由 AVAIL.spin 保护
USED[i].idx 仅写者 put() 单写者，无需 USED 锁
USED[i].lastIdx 仅拥有该槽位的读者 get() 每个槽位只有一个拥有者
DESC.ref 写者 put() 增、读者 put() 减 原子 RMW；”递减后回收”复合操作由 DESC.spin 保护
USED.state、USED.heart 读者与写者交叉更新 直接使用原子操作（__atomic_*）

异常处理

真实进程会崩溃或卡死，因此写者每 500 ms 运行一次监控线程（threadMain）：

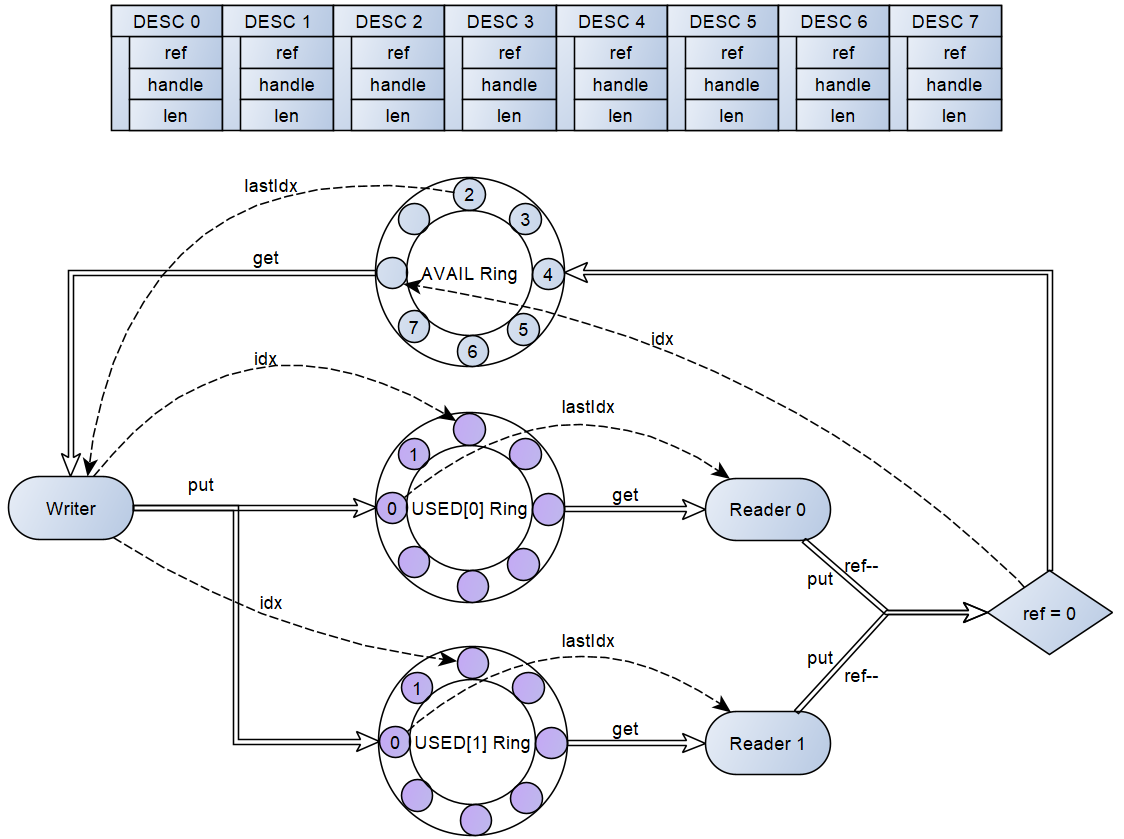

virtio ring dds arch

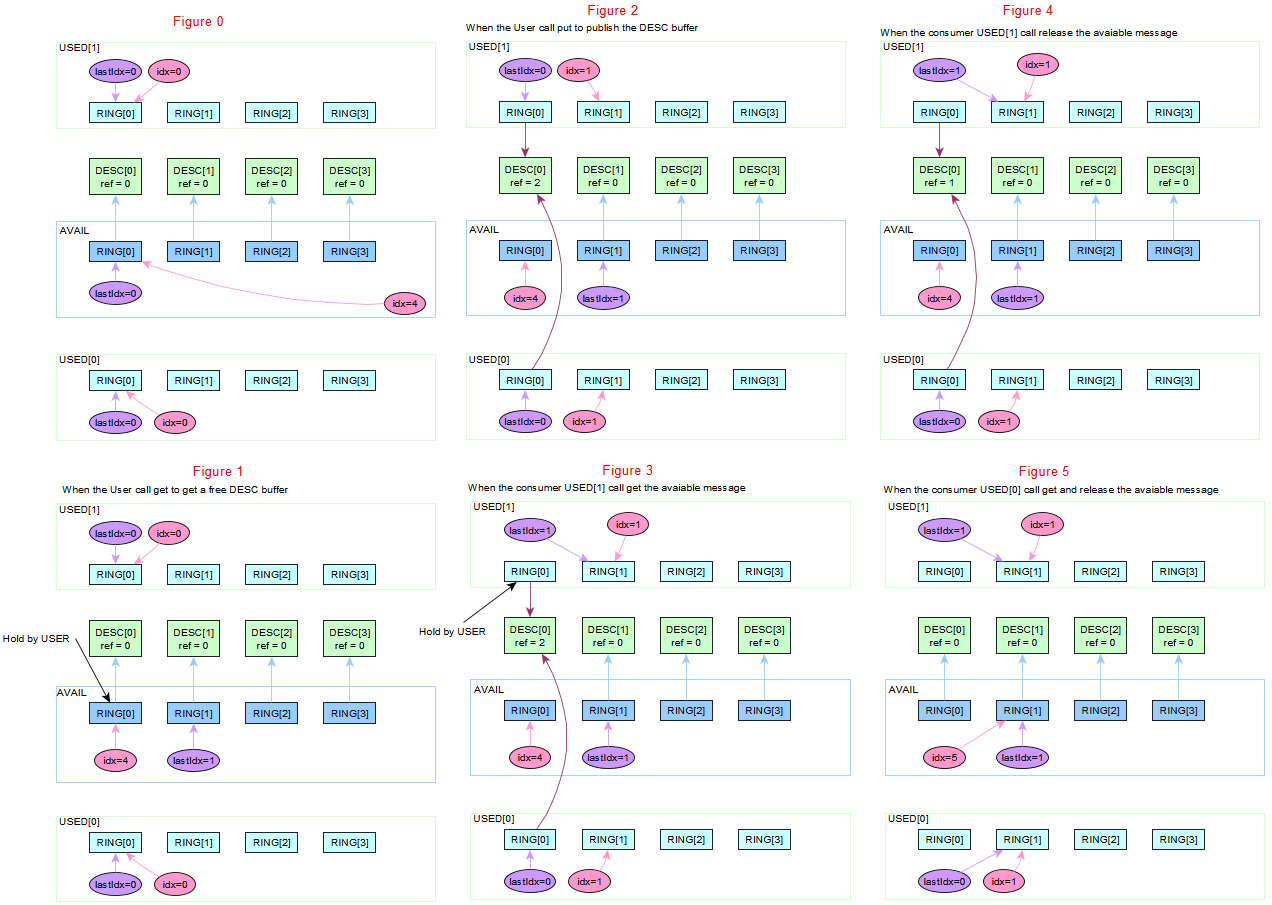

上图展示了 ring 的结构与描述符周围的索引移动；下图展示了穿越共享内存区域的端到端 零拷贝数据路径。

virtio ring buffer dds

3. 应用 API

包含聚合头文件并使用命名空间 as::vdds：

#include "vdds.hpp"
using namespace as::vdds;

typedef struct {
  char string[128];
} HelloWorld_t;

发布者侧（include/publisher.hpp）：

Publisher<HelloWorld_t> pub("/hello_wrold/xx");           /* 默认队列深度 8 */
/* Publisher<HelloWorld_t> pub("/hello_wrold/xx", PublisherOptions(16)); */
int r = pub.init();

HelloWorld_t *sample = nullptr;
r = pub.load(sample);                 /* 0 / ETIMEDOUT / ENODATA；取一个空闲缓冲区 */
if (0 == r) {
  int len = snprintf(sample->string, sizeof(sample->string), "hello world");
  r = pub.publish(sample, len);       /* publish(sample) 按 sizeof(T) 字节发布 */
}
uint32_t i = pub.idx(sample);         /* 调试用：查询样本对应的描述符索引 */

Publisher<T, VRingWriter> 的第二个模板参数默认为 vring::spmc::Writer；单读者 场景可改用 vring::spsc::Writer。写者消息大小为 sizeof(T)，队列深度（描述符数量） 由 PublisherOptions::queueDepth 指定。

订阅者侧（include/subscriber.hpp）：

Subscriber<HelloWorld_t> sub("/hello_wrold/xx");
int r = sub.init();                    /* EEXIST 时重试：发布者尚未上线 */

size_t size = 0;
HelloWorld_t *sample = nullptr;
r = sub.receive(sample, size);        /* 0 / ETIMEDOUT / ENOMSG；零拷贝指针 */
if (0 == r) {
  /* 处理 sample->string ... */
  r = sub.release(sample);            /* 每收到一个样本必须 release 一次 */
}

Subscriber<T, VRingReader> 同样默认为 vring::spmc::Reader；发布者共享内存不存在 时 init() 返回 EEXIST，读者槽位全部占满时返回 ENOSPC。

4. 构建与运行

应用在 infras/libraries/dds/vdds/SConscript 中注册：

应用 源文件 ring 类型
VDDSHwPub examples/hello_world_publisher.cpp SPMC 写者
VDDSHwSub examples/hello_world_subscriber.cpp SPMC 读者
VDDSHwSPub examples/hello_world_publisher.cpp SPSC 写者（-DVRING_WRITER=vring::spsc::Writer）
VDDSHwSSub examples/hello_world_subscriber.cpp SPSC 读者（-DVRING_READER=vring::spsc::Reader）
VDDSHwPS examples/hello_world_ps.cpp 单进程：1 个发布线程 + N 个订阅线程

多进程示例，一个发布者加三个订阅者：

scons --app=VDDSHwPub
scons --app=VDDSHwSub

# 终端 1
build/posix/GCC/VDDSHwPub/VDDSHwPub -p 1000

# 终端 2、3、4 分别启动
build/posix/GCC/VDDSHwSub/VDDSHwSub
build/posix/GCC/VDDSHwSub/VDDSHwSub
build/posix/GCC/VDDSHwSub/VDDSHwSub

单进程示例（发布者和订阅者均为线程，适合快速冒烟测试）；-n 指定订阅者数量， -p 指定发布周期（毫秒）：

scons --app=VDDSHwPS
build/posix/GCC/VDDSHwPS/VDDSHwPS -n 3 -p 100

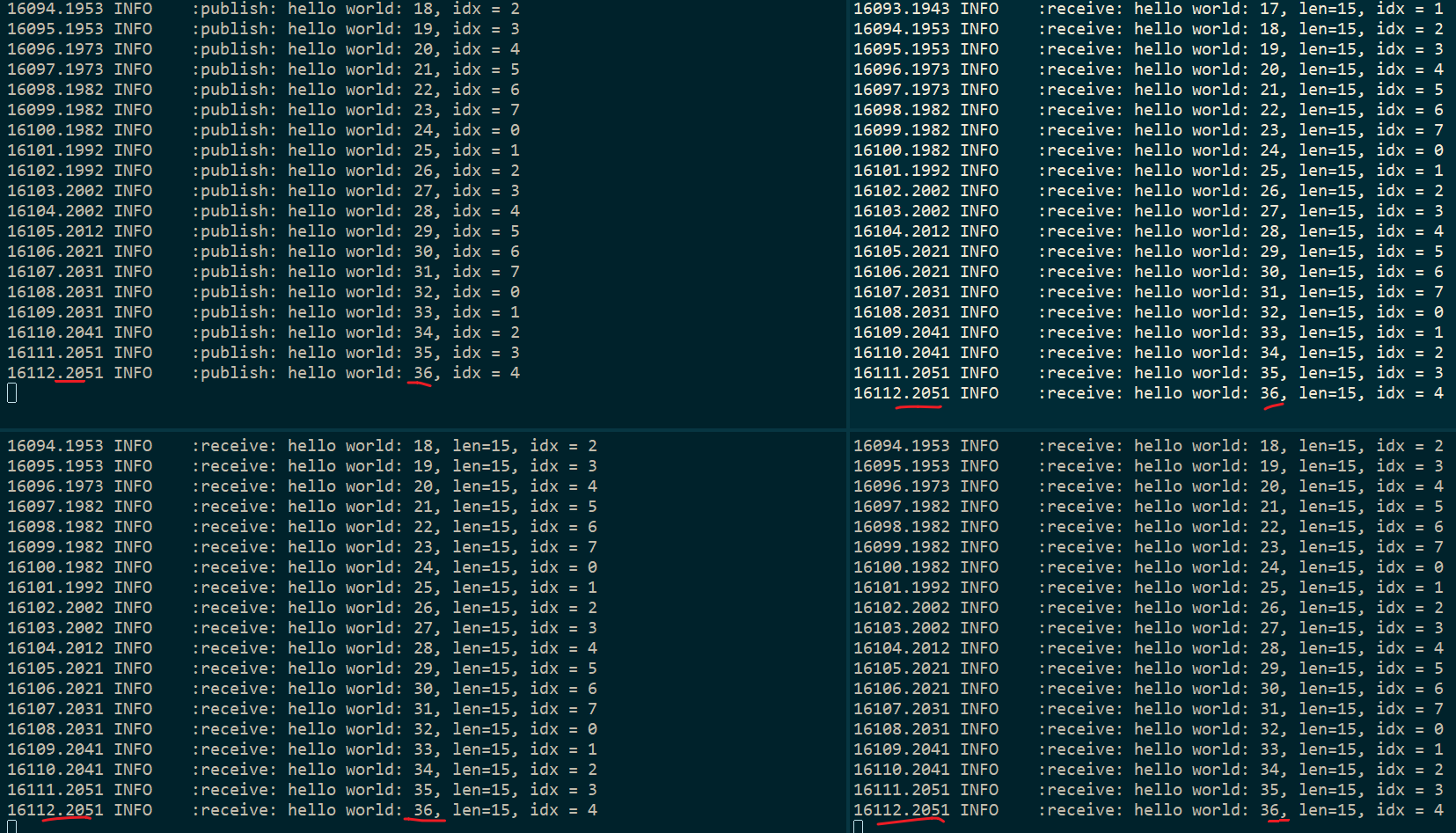

主要运行环境为 Linux 和 WSL（下图即 WSL 中的运行截图），直接使用 POSIX 共享内存和 命名信号量；存在 /dev/dma_heap/system 时自动启用 DMA-BUF。src/platform/win/ 下还提供了 Windows 原生平台层（shm_open/mmap 与信号量的兼容封装）。

hello world sample

5. 源码目录

infras/libraries/dds/vdds/
  include/
    vdds.hpp               聚合头文件（publisher + subscriber）
    publisher.hpp          Publisher<T> 模板
    subscriber.hpp         Subscriber<T> 模板
    shared_memory.hpp      POSIX 共享内存封装
    named_semaphore.hpp    命名信号量封装
    dma_memory.hpp         数据缓冲区 / DMA-BUF 封装
    vring/base.hpp         META / USED 类型、ring 大小宏、自旋锁
    vring/spmc/            单发布者多消费者 ring
    vring/spsc/            单发布者单消费者 ring
  src/                     对应实现
    platform/linux/        DMA-BUF 后端
    platform/win/          Windows 原生 shm 与信号量兼容层
  examples/                hello_world_ps / hello_world_publisher / _subscriber
